半导体制冷片正确的安装方法和注意事项

绝大多数半导体制冷片（TEC）损坏、制冷差、温度降不下去、短命失效，90%都不是产品质量问题，而是安装不当导致。

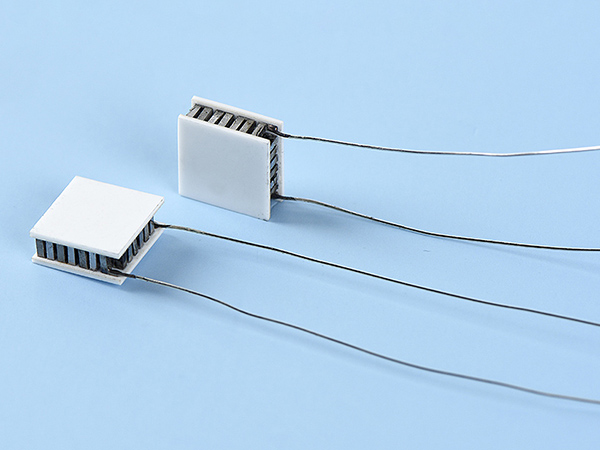

TEC属于精密陶瓷半导体器件，怕压、怕空、怕歪、怕热阻、怕水汽、怕应力。哪怕参数选得再对、散热再好，只要安装细节出错，就会出现：冷热不均、局部过热、陶瓷开裂、热电颗粒压碎、绝缘击穿、结露漏电、越用越弱、提前烧毁。

整理一套通用标准安装流程，覆盖普通民用TEC、工业TEC、光模块微型TEC，包含安装步骤、涂胶规范、压力控制、极性判断、散热匹配、禁忌避坑，是最完整的落地实操指南。

一、安装前必须懂的基础规则

1. 制冷片两面绝对不能装反

TEC通电后固定方向一面冷、一面热，装反会出现：冷端变热、完全不制冷、整机升温。

快速辨别冷热面（通用）：

• 印有型号丝印、字符logo的一面：常规为冷面（吸热带）

• 无丝印光面、出线根部一侧：常规为热端（散热面）

最稳妥验证方法（必做）：低压3–5V短时通电1–2秒，手触快速确认冷热方向，再正式安装。

2. TEC严禁单边受力、严禁翘曲安装

陶瓷基板脆性极高，轻微倾斜、受力不均直接暗裂，上电后慢慢击穿损坏。安装接触面必须平整、平行、无凸起、无颗粒杂质。

3. 未散热严禁长时间通电

无散热空载通电，冷热端无法快速换热，热量瞬间回流，3–10秒即可高温烧毁制冷片。调试必须遵循：先装好散热器、再通电。

二、安装前准备：清洁、平整度、辅料选择

1. 接触面清洁（最容易忽视的关键）

安装面、散热器、冷端基座必须做到：无灰尘、无金属屑、无油污、无氧化凸起。

一粒细小砂粒，即可造成TEC局部悬空、应力集中、压裂陶瓷层。建议使用酒精擦拭，风干后再装配。

2. 平整度要求

接触面平面度建议 ≤0.05mm。变形、弯曲、粗糙的铝基板必须打磨或更换，绝不将就安装。

3. 导热硅脂正确选型

TEC必须涂导热硅脂，作用：填充微观缝隙、降低接触热阻、避免干磨悬空。

• 常规工业/小家电：选用2.0–3.5W/m·K 导热硅脂

• 精密仪器/光模块微型TEC：选用高导热纳米硅脂，低热阻型号

• 禁止使用固化导热胶完全封死：固化胶会锁死应力，冷热循环膨胀收缩直接拉裂陶瓷片

三、标准安装步骤（通用正规流程）

**步：确认冷热方向、核对型号

低压通电测试冷热面，确认安装朝向，杜绝正反装错。

第二步：均匀涂抹导热硅脂

涂胶标准：薄、匀、全覆盖、无气泡

TEC上下两面都需要涂硅脂，不能只涂一面。

正确手法：点状涂覆后用刮刀轻刮摊平，形成一层均匀薄膜，完全覆盖陶瓷面，无空白、无堆积、无气泡。

错误：涂太厚、局部堆积、有气泡、局部漏涂。

太厚会增加热阻、降温变差；气泡会造成局部悬空、过热烧片。

第三步：居中放置制冷片

将TEC居中摆放，严禁偏移、悬空、单边探出。如果制冷片边缘超出基座/散热器，工作时受力不均，极易崩边、开裂、失效。

第四步：对位贴合、排气压实

贴合后轻轻按压平移少许，彻底排出夹层空气，保证面面完全贴合，无空洞间隙。

第五步：均匀锁紧、控制安装压力（核心关键）

TEC有严格的承压范围，压力过大压碎晶粒，压力过小热阻大、制冷差。

标准安装压力：1.0–1.5MPa（行业通用**区间）

螺丝锁紧原则：对角分步锁紧，循序渐进

分3次锁紧：轻拧对位→半紧找平→完全锁紧，杜绝单边一次性锁死导致倾斜受力。

第六步：走线固定、绝缘防护

引线不要拉扯、不要硬折，预留摆动余量；避免线材挤压在陶瓷面下方，防止压伤、短路。做好绝缘防护，杜绝金属外壳碰线漏电。

第七步：先散热、后通电调试

确认散热器固定牢固、风扇正常，再上电调试。严禁裸片、无散热通电测试。

四、微型TEC（光模块/传感器）专用安装要点

微型小功率TEC不能套用普通TEC安装方式，工艺要求更高：

• 优先真空共晶焊接，杜绝普通锡焊空洞（空洞率需＜5%）

• 绝对平整贴合，微小倾斜直接导致热流不均、控温漂移

• 冷端腔体必须做隔热处理，减少漏热，否则温控精度大幅下降

• 严禁大力挤压，微型晶粒细密，承压能力更低，应力容错极小

五、安装绝对禁止的高危操作（必看避坑）

• 禁止冷热面装反：直接反向制热、完全不制冷

• 禁止无散热通电、空载试机：几秒即可烧毁

• 禁止螺丝单边锁紧、受力不均：陶瓷微裂、隐性损坏、后期批量失效

• 禁止硅脂过厚、气泡、漏涂：热阻飙升、制冷衰减严重

• 禁止制冷片边缘悬空探出：冷热循环后崩边、碎裂

• 禁止使用硬性固化胶全包：应力锁死，高低温循环炸裂

• 禁止暴力拉扯引线、弯折根部：内部焊点脱焊、断路

• 禁止高湿环境不做防潮绝缘：冷端结露、进水漏电、击穿短路

六、结露防潮安装规范

只要冷端温度低于露点温度，必然结露滴水，水分渗入TEC陶瓷缝隙会造成漏电、爬电、击穿报废。

正确防潮做法：

• TEC侧面、引线根部、夹层缝隙，使用软性密封胶、防水绝缘胶做围边密封（不要封死上下导热面）

• 低温设备内部填充保温棉、隔热结构，减少空气对流凝露

• 长期低温工况优先做密闭干燥腔体、充氮防潮

七、安装后常见故障快速判断

• 通电完全不冷：正反装反、引线断路、上电前已热烧毁

• 制冷效果差、降温慢：硅脂太厚/有气泡、压力不足、接触面不平、散热不良

• 局部发热异常：接触面杂质、局部悬空、陶瓷微裂

• 使用一段时间失效：受力不均、结露漏电、长期超温、应力疲劳

八、全文总结

一测正反、二清接触面；薄脂匀涂、居中不悬空；对角锁紧、受力要均衡；先装散热、后通电源；防潮密封、忌爆力应力。

半导体制冷片的寿命和性能，三分靠选型，七分靠安装。参数再好的高端TEC，只要安装工艺不标准，照样失效报废、性能打折。标准化安装，才是稳定制冷、长效工作的根本保障。
