导体制冷片制冷效果差是什么原因？

很多用户、工程师都会遇到同一个问题：新买的半导体制冷片通电后降温很慢、温度降不低、制冷无力。

明明型号参数看着没问题、电压电流也正常，就是达不到预期制冷效果。绝大多数人误以为是制冷片质量差，其实经过大量工程实测统计：制冷效果差，95%不是芯片本身故障，而是系统搭配、安装、工况、参数匹配错误。

本文把所有导致TEC制冷拉胯的原因，按「权重从高到低」完整拆解，包含底层原理、故障现象和对应解决方案，看完即可快速排查99%的制冷不佳问题。

一、头号元凶：热端散热不良

半导体制冷片最核心的底层逻辑：制冷上限由热端散热能力决定，冷端制冷能力永远追随着热端散热能力。

TEC不是制造冷气，是搬运热量。热端散不出去的热量，会直接反向渗透、回流到冷端，导致温差断崖式下跌。

常见散热问题

• 散热器尺寸过小、铝片太薄，热端堆积大量废热；

• 风扇风量不足、转速不够、积灰堵塞、风扇反转；

• 自然散热工况强行做大温差降温，散热能力完全跟不上；

• 热端硅脂干涸、涂敷过少，接触热阻极高。

核心原理

TEC热端总散热量公式：Qh = 冷端制冷量Qc + 通电功耗P。

也就是说：热端需要散发的热量，永远大于冷端带走的热量。很多人只考虑冷端制冷量，完全忽略热端巨大的废热负载，制冷效果必然拉胯。

解决办法

加大散热器规格、更换高转速大风量风扇，大温差工况优先用水冷；规范涂抹高导热硅脂，保证热端低热阻散热，杜绝积灰堵塞。

二、选型错误：只看制冷量，工况完全不匹配

这是工程选型最普遍的误区，参数看着漂亮，实际完全不适配工况。

1. 混淆「标称**制冷量」和「实际工况制冷量」

厂家标注的Qcmax、ΔTmax，都是冷热端零温差、理想散热的实验室数据。真实工况下，随着温差拉大，制冷量会持续衰减，常规工况有效冷量仅为标称值的40%~60%，大温差环境甚至只剩30%。

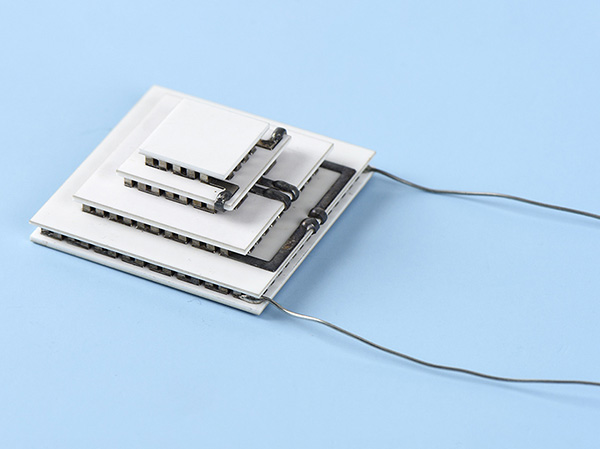

2. 温差需求与制冷片级数不匹配

需要-40℃超低温、60℃以上大温差，却选用普通单级制冷片。单级TEC物理极限固定，强行降温只会出现“怎么通电温度都下不去”。

3. 热负载估算不足、无余量

只计算设备芯片自身发热，忽略腔体漏热、空气对流漏热。微型设备、密闭腔体漏热占比极高，经常出现实际负载是预估的2倍以上，制冷片性能被直接吃满。

解决办法

选型预留1.5~2倍冷量余量；大温差场景直接选用多级制冷片；核算负载必须包含漏热损耗，拒绝唯参数论选型。

三、安装工艺问题

TEC是精密陶瓷半导体器件，对安装平整度、压力、贴合度要求极高，微小失误都会导致热阻飙升、制冷暴跌。

常见安装失误

• 硅脂涂太厚、有气泡、局部漏涂：界面热阻剧增，热量传导受阻；

• 受力不均、对角锁螺丝顺序错误：陶瓷片轻微翘曲、局部悬空，冷热交换不充分；

• 接触面有砂粒、灰尘、油污：微小杂质造成局部高点，大面积贴合悬空；

• 制冷片边缘悬空探出：受力变形、热流不均，制冷效率大幅下降；

• 冷热面轻微装反：不会完全不制冷，但温差严重不足、发热异常。

很多设备新机测试还行，用一段时间制冷越来越差，大多是安装应力、硅脂老化、贴合失效导致。

四、供电与工作点不对

TEC有专属高效工作区间，不是电压越高、电流越大制冷越好，供电不当会直接导致能效崩盘。

1. 电压过低，工作点没起来

常规TEC**工作电压为额定电压的70%~80%。长期低压供电，制冷片无法达到有效工作点，制冷量严重不足、降温乏力。

2. 电压过高，能效比暴跌

满压、超压工作时，焦耳热增长速度远超制冷量提升速度，耗电暴增、废热爆炸、制冷提升微乎其微，整体能效大幅降低，热端散热压力翻倍。

3. 电源功率不足、压降大

电源带载能力差，上电后电压被拉低，实际输出电流不稳定，制冷片工作断断续续，温控和降温效果极差。

五、工况设计缺陷：漏热、结露、保温不足

硬件选型、安装都没问题，但系统设计不合理，依然会制冷效果差。

1. 冷端无保温、漏热严重

开放式腔体、无隔热结构，环境热量持续快速灌入冷端，TEC一边制冷、环境一边补热，永远降不到低温。微型传感器、光模块设备尤其明显，微小漏热就会抵消全部制冷余量。

2. 低温结露、受潮漏电

冷端温度低于露点后结露，水汽渗入制冷片缝隙，造成轻微漏电、绝缘下降、性能衰减，表现为制冷越来越弱、温度不稳定。

3. 冷热空间互通

设备内部冷热空气对流，热空气持续接触冷端，抵消制冷效果，温差无法拉大。

六、产品品质问题

排除以上所有问题后，制冷依然拉胯，基本是产品本身品质坑点。

• 虚标参数：杂牌低价TEC标称参数虚高，实际温差、冷量远低于标准值；

• 翻新拆机片：二手回收制冷片，内部晶粒疲劳老化，性能衰减严重，制冷能力大幅缩水；

• 工艺劣质：普通作坊产品焊接空洞率高、内阻离散大、晶粒纯度低，热阻高、能效差；

• 批次一致性差：同型号不同片子性能差异大，样机正常、批量失效。

七、快速排查流程

**步：摸热端 通电工作后热端不烫手、温升低 → 供电不足/电压过低；热端极度发烫、降温极差 → 散热失效/满功率低效运行。

第二步：核对工况 需求温差大、仅用单级片 → 选型级数错误；无保温开放式制冷 → 漏热超标。

第三步：检查安装 重新检查硅脂状态、贴合平整度、螺丝锁紧方式，排除悬空、气泡、应力问题。

第四步：核对电源 确认带载电压电流稳定，工作点落在70%~80%高效区间。

第五步：产品验证 替换正规全新样品测试，排除翻新、虚标劣质产品。

八、总结：制冷差的核心本质

1. 散热是上限：散热不行，再好的制冷片都没用；

2. 选型是基础：只看峰值参数、不看工况余量，必然性能不足；

3. 安装是关键：微小工艺失误，直接腰斩制冷性能；

4. 工况匹配是根本：忽略漏热、供电、保温设计，系统永远达不到理想效果。

绝大多数制冷效果差的问题，不用换大制冷片、不用换高端型号，只需要优化散热、修正安装、匹配工况、补齐余量，就能瞬间恢复正常制冷性能。
