除湿设备半导体制冷片应用，半导体除湿模块设计要点

半导体冷凝除湿是目前小型智能除湿设备、电气柜除湿、机柜防潮、家用迷你除湿机、箱体防凝露装置的主流方案。相比于压缩机除湿体积大、噪音高、成本贵、启停冲击大的缺点，TEC半导体制冷除湿模块具备体积小、静音无震动、低功耗、可频繁启停、可智能间歇除湿、免维护等优势，是小空间、密闭空间主动除湿的**技术路线。

很多除湿设备除湿效果差、积水回流、出风口返潮、开机结霜、除湿量不稳定，核心问题并非制冷片质量差，而是模块结构设计、风道配比、散热匹配、温控逻辑不合理。

本文系统讲解半导体除湿核心原理、TEC精准选型、除湿模块结构设计、风道布局、散热方案、排水设计、电控逻辑与量产避坑要点，完整覆盖除湿设备研发落地全流程。

一、半导体除湿核心工作原理

半导体除湿基于帕尔贴热电效应，属于主动冷凝式除湿，核心逻辑非常清晰：降温至露点以下 → 水汽液化结露 → 收集排水 → 空气干燥回流。

具体工作流程：

1. 风机将密闭空间内的潮湿空气吸入风道，定向流经TEC冷端冷凝铝片；

2. 冷端低温让空气温度快速低于环境露点温度，空气中气态水分子快速冷凝成液态水珠；

3. 水珠汇聚后沿导流结构落入集水槽，通过排水管排出设备/柜体外部；

4. 脱水后的干燥低温空气流经热端散热区，二次升温后吹出，避免出风口返潮、结露；

5. 循环往复持续降低空间湿度，达到防潮、防凝露、防霉变、防绝缘击穿的效果。

和传统被动吸湿、硅胶吸附相比，半导体除湿是主动动态除湿，无耗材、可长期连续工作、除湿效率稳定，不会随时间衰减。

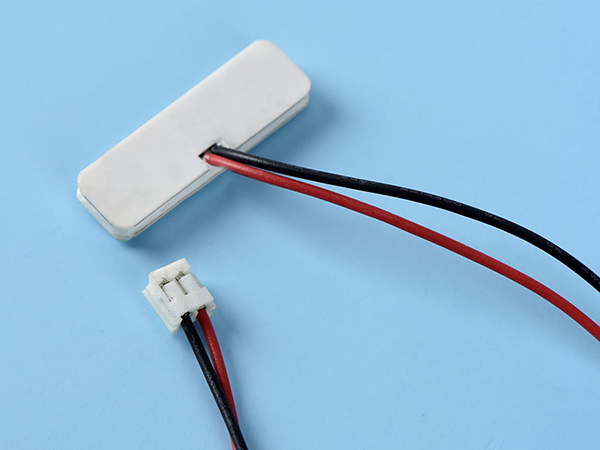

二、除湿设备TEC制冷片专属选型标准

除湿场景TEC选型逻辑和制冷设备完全不同：不求极限低温，只求冷凝温差稳定、冷量均匀、连续工作可靠，盲目上大功率片反而会结霜堵风、除湿变差、功耗飙升。

1、主流场景精准选型

• 小型电气柜、配电箱、微型除湿模块：优选 TES1-12703 / 12704低功耗、冷量柔和、不易结霜、适配间歇工作，待机功耗低、不积热，是微型除湿设备通用主力型号。

• 中型机柜、室内迷你除湿机、箱体防潮设备：优选 TEC1-12706冷热温差充足，除湿量大，适配24小时连续工作，性价比最高，适合量产标准化模块。

• 大空间高湿工业除湿模块：可选双片12706并联方案严禁单片12708及以上大功率片，极易低温结霜、风道结冰堵塞，反而导致除湿失效。

2、除湿专用TEC核心要求

• 温度均匀性高：冷凝面温差小，避免局部结冰、局部无冷凝的问题；

• 长期连续工作稳定：内阻漂移小，长时间满载无性能衰减；

• 抗湿热老化：高湿环境下绝缘性稳定，不易爬电、漏电；

• 冷热循环性能好：支持启停、间歇除湿，频繁开关不早衰、不开裂。

三、半导体除湿模块五大核心设计要点

除湿模块成败，七分靠结构、三分靠器件。以下是行业量产稳定机型的标准化设计方案。

1、冷热端隔离设计

90%除湿机效果差、出风口返潮、除湿量低，根源是冷热端串温、冷热气流互串。

标准设计：

• TEC冷热端采用完整隔热隔离结构，中间填充隔热棉、隔热支架，杜绝热端热量串入冷端；

• 风道分区独立：前端冷风冷凝区、后端热风复温区，空气先冷后热，路径不可逆；

• 杜绝冷热风道互通，否则会出现“内部自循环升温”，完全无法结露除湿。

2、冷端冷凝结构设计

冷端不能单纯靠平板制冷，必须增大换热面积、延长空气滞留时间。

• 采用密集铝鳍片冷凝结构，交错风道，让潮湿空气充分接触冷面；

• 风道倾斜设计，利用重力让水珠自然滑落，不积留在翅片上；

• 冷凝面垂直气流方向，避免直吹短路、空气快速溜过导致除湿不充分。

3、热端散热设计

TEC除湿的制冷效率完全取决于热端散热能力，散热差→热端升温→冷端降不下温→无法结露。

• 常规模块：高密度铝鳍+静音轴流风机，持续排风；

• 高端稳定模块：加大散热面积、提高风量冗余，保证高温高湿环境不衰减；

• 严禁散热缩水、风扇风速过低，会直接导致高温天气除湿失效。

4、排水防回流结构设计

除湿设备最常见售后问题：积水回流、机身泡水、水流进电控区。

• 冷端底部设置集中导水槽、积水坡，整体倾斜3°~5°，保证滴水汇聚；

• 采用外置直排导水管，重力自然排水，无积水残留；

• 电路区域与积水区域完全隔离，做分区密封，杜绝漏水腐蚀电路板、漏电短路。

5、风道风速匹配设计

风速过快：空气来不及冷凝，除湿量小；风速过慢：冷端温度过低，结霜结冰堵死风道，彻底不除湿。

行业**匹配：中低速恒定风量，保证空气充分换热，同时避免超低温结霜，适配长期连续除湿。

四、除湿设备专属电控与温控逻辑

除湿设备不能一直满功率运行，必须智能逻辑控制，否则极易结霜、耗电高、寿命短。

1、标准工作逻辑

• 湿度高于阈值（如60%RH）：启动TEC+风机，进入冷凝除湿模式；

• 湿度达标：停机休眠，降低功耗、避免过冷结霜；

• 间歇工作机制：工作—暂停循环，有效化霜，杜绝长期低温结冰堵风。

2、供电驱动方案

• 常规民用/工业除湿模块：12V恒压稳压驱动，适配宽电压输入、防电压波动；

• 高精度智能除湿：限流调压驱动，稳定冷端温差，除湿更均匀、不易结霜。

核心原则：除湿不需要恒流高精度控温，优先电压稳定、风量稳定、散热稳定。

五、行业高频故障与解决方案

1、开机有风、但完全不除湿

原因：冷热串温、散热不良、风道短路、TEC功率不匹配解决：加固隔热隔离、优化热端散热、重构风道路径、匹配标准TEC型号。

2、开机一段时间后结霜、结冰、不出水

原因：满功率长期不停机、风速过低、环境湿度过低解决：增加间歇启停逻辑、适当提高风速、限制最低冷端温度。

3、除湿有水，但回流机内、机身潮湿

原因：无导水坡度、排水孔位置偏高、积水槽设计不合理解决：下沉式集水槽、倾斜导流、独立外置排水，杜绝回流。

4、越用除湿效果越差

原因：热端积灰、散热衰减、TEC长期满负荷内阻漂移解决：优化防尘结构、定期排风除尘、设置间歇休眠保护。

5、出风口吹凉风、体感返潮

原因：干燥冷空气未复温直接吹出解决：严格执行「先冷凝、后复温」风道设计，杜绝低温风直吹。

六、半导体除湿 vs 压缩机除湿 vs 吸附除湿

七、全文总结与设计口诀

半导体除湿设备的核心竞争力不是“冷得更低”，而是稳定冷凝、持续排水、不结霜、不回流、低噪节能。

模块设计核心口诀：冷热必须隔离、散热必须充足、风道必须有序、排水必须顺畅、工作必须间歇。

选用适配的TEC型号、做好隔热风道、优化散热排水、搭配智能间歇除湿逻辑，即可做出除湿稳定、故障率极低、适合长期量产的半导体除湿模块，完全满足电气设备防潮、箱体防凝露、小型空间除湿的各类场景需求。
